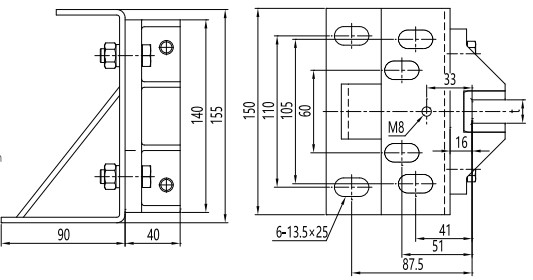

પેસેન્જર એલિવેટર્સ માટે સ્લાઇડિંગ ગાઇડ શૂઝ THY-GS-310G
રેટેડ ગતિ: ≤1.75m/s
ગાઇડ રેલ સાથે મેચ કરો: ૧૦,૧૬.૪

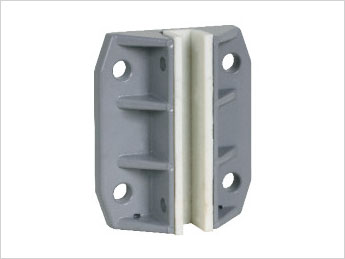

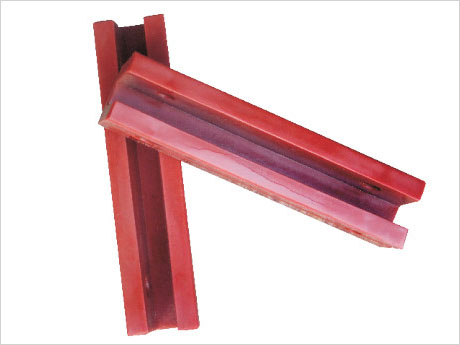

THY-GS-310G ગાઇડ શૂ એ એક ગાઇડ ડિવાઇસ છે જે એલિવેટર ગાઇડ રેલ અને કાર અથવા કાઉન્ટરવેઇટ વચ્ચે સીધું સ્લાઇડ કરી શકે છે. તે ગાઇડ રેલ પર કાર અથવા કાઉન્ટરવેઇટને સ્થિર કરી શકે છે જેથી તે ફક્ત ઉપર અને નીચે સ્લાઇડ કરી શકે જેથી કાર અથવા કાઉન્ટરવેઇટને ઓપરેશન દરમિયાન સ્ક્વ અથવા સ્વિંગ થતું અટકાવી શકાય. ગાઇડ શૂના ઉપરના ભાગમાં ઓઇલ કપ ઇન્સ્ટોલ કરી શકાય છે જેથી શૂ લાઇનિંગ અને ગાઇડ રેલ વચ્ચેના ઘર્ષણને ઓછું કરી શકાય. જ્યારે ગાઇડ શૂનો ઉપયોગ કરવામાં આવે છે, ત્યારે એક એલિવેટર 8 ટુકડાઓથી સજ્જ હોય છે, અને કારનું કાઉન્ટરવેઇટ 4 ટુકડાઓ હોય છે, અને તે કાર અથવા કાઉન્ટરવેઇટના ઉપર અને નીચે ઇન્સ્ટોલ કરેલા હોય છે. ગાઇડ શૂ શૂ લાઇનિંગ, બેઝ અને શૂ બોડીથી બનેલું હોય છે. ઉપયોગની મજબૂતાઈ સુનિશ્ચિત કરવા માટે શૂ સીટ બોટમ રિઇન્ફોર્સિંગ રિબ્સથી સજ્જ હોય છે. સામાન્ય રીતે લિફ્ટ સ્પીડ ≤ 1.75m/s સાથે એલિવેટર્સ પર લાગુ પડે છે. રેલ પહોળાઈ 10mm અને 16mm સાથે મેળ ખાતી. ફિક્સ્ડ સ્લાઇડિંગ ગાઇડ શૂનો ઉપયોગ સામાન્ય રીતે ઓઇલ કપ સાથે કરવાની જરૂર છે અને કાઉન્ટરવેઇટ ફ્રેમ પર લાગુ કરવામાં આવે છે.
1. ઉપલા અને નીચલા ગાઇડ શૂઝને સ્થાને સ્થાપિત કર્યા પછી, તે ત્રાંસા કે વળી ગયા વિના સમાન ઊભી રેખા પર હોવા જોઈએ. ખાતરી કરો કે ઉપલા અને નીચલા ગાઇડ શૂઝ સલામતી જડબાના કેન્દ્રમાં એક રેખામાં છે.
2. ગાઇડ શૂ ઇન્સ્ટોલ કર્યા પછી, ગાઇડ રેલ અને શૂ લાઇનિંગ વચ્ચે ડાબી અને જમણી બાજુનું અંતર 0.5~2mm જેટલું હોવું જોઈએ, અને શૂ લાઇનિંગ અને ગાઇડ રેલની ટોચની સપાટી વચ્ચેનું અંતર 0.5~2mm હોવું જોઈએ.
